Élimination des erreurs de dimensionnement des pompes d'irrigation Il nécessite le débit des zones qui fonctionnent ensemble et le débit supplémentaire nécessaire entre l’entrée du booster et les points de distribution de l’irrigation. Il faut établir les conditions d’entrée pendant le passage de l’eau, calculer les pertes d’élévation et de débit, prévoir la filtration et les dispositifs de contrôle, et adapter les points de fonctionnement requis à une courbe de pompage documentée. Il ne faut pas choisir uniquement le débit maximal, le débit maximal ou la puissance du moteur. Un booster ajoute de l’énergie à une alimentation existante ; il ne peut pas remédier à une source d’eau inadéquate en augmentant simplement la pression.
Ce guide traite de la sélection préliminaire pour l’irrigation agricole et commerciale. La demande des cultures, la capacité des sources d’eau et les limites des équipements nécessitent encore une analyse particulière. Il complète notre Guide de sélection de pompes d'alimentation en eau et l'existant Revue de l'entreprise Water Booster. La dimensionnement établit le tarif proposé ; la mise en service ultérieure vérifie l’installation.
Définir ce que le booster devrait changer
Déterminez l’emplacement de la pompe avant de demander une pompe. Identifiez si le booster reçoit l’eau à partir d’un réservoir, d’une pompe en amont ou d’une autre source autorisée. Marquez le point de mesure à son entrée et le point de livraison où la pression est requise. Réduisez la charge de la pompe de source à celle du booster afin que le débit ne soit pas doublement compté ni omis.
Définissez le problème en termes mesurables. L’objectif peut être une pression adéquate dans une zone éloignée, une compensation pour une différence d’altitude ou la livraison par un équipement de traitement spécifié. Une déclaration telle que “ plus de pression pour l’exploitation ” ne définit pas un point de fonctionnement. Établissez la liste des zones concernées et les conditions dans lesquelles le manque apparaît.
Avant d’adopter une action corrective plus importante, il faut examiner les restrictions, les positions incorrectes des soupapes, la charge du filtre, les modifications apportées aux circuits d’alimentation ou l’usure des équipements. Renseignements sur l’inspection des systèmes d’irrigation Il est important de vérifier la pression de fonctionnement dans tout le système et de l’adapter aux besoins des émetteurs. Cela permet de mesurer le système réel avant de décider de la quantité de booster à ajouter.
Créer un flux de zones en fonction du planning de fonctionnement
Énumérez chaque zone d’irrigation, sa configuration d’arroseur ou de pulvérisateur ainsi que le débit requis à la condition de livraison spécifiée. Utilisez les calculs du concepteur d’irrigation et les données de l’équipement de livraison sélectionné. Le nombre d’arroseurs sans la pression de fonctionnement correspondante peut ne pas fournir une demande fiable pour la zone.
Ajoutez les exigences des zones qui doivent réellement fonctionner ensemble. Si le système fonctionne par zones successives, n’additionnez pas les sorties installées comme si elles fonctionnaient simultanément. En revanche, incluez les chevauchements autorisés, les vidanges ou d’autres tâches pertinentes lorsque celles-ci peuvent coïncider avec l’irrigation. Expliquez la présomption concernant le calendrier dans la demande.
Un calendrier hypothétique pourrait comporter une zone à 12 mètres cubes par heure et une autre à 8 mètres cubes par heure. Si ces deux zones fonctionnent ensemble, leur consommation combinée sera de 20 mètres cubes par heure. Si elles sont connectées pour fonctionner séparément, il convient plutôt de consulter leurs points de charge individuels. Ces valeurs supposées illustrent l’arithmétique de la programmation et ne sont pas des caractéristiques de performance de BorraPumps ni des recommandations de culture.
Mesurer les conditions d’entrée selon le débit pertinent
Une lecture de la pression statique effectuée avec tous les branchements fermés ne permet pas d’établir la pression d’entrée lors de l’irrigation. Notez la condition d’alimentation à chaque débit pertinent et notez l’emplacement de la mesure. Si une pompe ou un réservoir en amont peut varier, incluez les conditions les plus basses et les plus élevées plausibles dans l’analyse des performances opérationnelles.
Pour un système alimenté par un réservoir, envisagez les variations du niveau de l’eau et la trajectoire entre le réservoir et le pompage. Pour un approvisionnement sous pression vers l’amont, documentez la variation de la pression de fonctionnement lors de l’ouverture des zones d’irrigation. Vérifiez la disponibilité de la source et toutes les restrictions avec le concepteur du système.
Évaluez la compatibilité de l’aspiration séparément de la demande de déversement. La pression de sortie souhaitée suffisante ne prouve pas que la pompe pourra supporter des conditions d’entrée acceptables. Utilisez les exigences d’installation et de capacité d’aspiration de la pompe sélectionnée, y compris l’évaluation applicable de la NPSH. guide de cavitation de booster Ces enquêtes sont distinctes.
Calculez la tête ajoutée par le booster
Pour un bilan énergétique préliminaire entre l’entrée de booster et le point de livraison défini, la tête ajoutée comprend la pression de livraison requise, l’élévation, les pertes de route et toute différence de pression de tête pertinente, moins la pression de tête déjà disponible à l’entrée. Mettez l’accent sur les points de référence et les unités. Un concepteur devrait vérifier si le traitement simplifié est approprié pour l’aménagement réel.
Le Manuel de référence des systèmes de pompage du Département de l’Énergie des États-Unis explique l'utilisation de la tête pour exprimer l'énergie cinétique et distingue les exigences statiques et de friction. Applique cette approche énergétique aux points de référence de l'entrée et de la sortie réels.
Pour un calcul cohérent de la pression d'eau, la pression peut être exprimée comme h = p divisée par rho g. Ici, p est la pression en pascals, rho est la densité d'eau applicable en kilogrammes par mètre cube, et g est l'accélération gravitationnelle en mètres par seconde au carré. Le résultat est la pression liquide en mètres. Utilisez les propriétés réelles du liquide lorsque celles-ci diffèrent sensiblement des hypothèses.
Pour illustrer un calcul, supposons une pression de livraison de 25 m, une élévation de 6 m, des pertes de route de 9 m et une pression d’entrée de 10 m, sans différence de pression entre les deux directions. La tête de booster d’exemple est de 25 + 6 + 9 – 10 = 30 m au débit associé. Aucun de ces paramètres n’est spécifié dans la spécification, ni mesuré en laboratoire ni recommandé par la sécurité.
Repetons le calcul pour les cas d’utilisation plutôt que d’appliquer une marge générale. Si la pression d’entrée augmente, le débit supplémentaire nécessaire peut être inférieur ; si le débit de la voie change, les pertes doivent être recalculées. Maintenons la visibilité de l’incertitude des calculs et convenons de la manière dont elle sera résolue avant la mise en service du matériel.
Inclure la filtration, les raccordements et les pertes de distribution
Tracez la route complète jusqu’au point de livraison critique. Notez les dimensions du tuyau, les dimensions internes réelles si nécessaire, les longueurs, les raccordements, les changements d’élévation, les vannes, les filtres et les dispositifs de régulation de pression. Une conduite principale courte n’élimine pas les pertes dans le reste du réseau de distribution.
Obtenez les pertes de filtre et de dispositifs de contrôle au débit de fonctionnement prévu et dans les conditions d’exploitation applicables. Distinguez une condition de filtre chargé acceptée d’une valeur de filtre propre, où le système d’irrigation utilise les deux. N’inventez pas une perte générique pour tous les équipements ou présumez que le régulateur n’a pas besoin d’une différence de pression requise.
Maintenez la zone critique clairement définie. Le point le plus éloigné n’est pas nécessairement le point de contrôle si une autre zone présente une altitude plus élevée, des émetteurs différents ou une route plus restrictive. Vérifiez les combinaisons autorisées et identifiez les cas où le débit requis est requis et ceux où le débit est le plus élevé.
| Entrée de sélection | Evidences à collecter | Effet sur l’examen des droits de douane |
|---|---|---|
| Zones d’irrigation simultanées | Données de l'émetteur et calendrier d'exploitation approuvé | Définir les flux que le booster doit desservir |
| Pression d'entrée ou niveau de la cuve | Mesures à des flux et des conditions d’alimentation appropriés | Réaliser l'énergie déjà disponible à l'entrée |
| Pression de livraison | Exigences opérationnelles des équipements d’irrigation sélectionnés | Définir la pression requise au point de livraison spécifié |
| Hauteur et itinéraire | Niveaux échantillonnés, détails des tuyaux et inventaire des raccordements | Calculer les pertes de route dépendantes de l’altitude et du débit |
| Filtres et dispositifs de contrôle | Données du fabricant pour les états de fonctionnement applicables | Inscrire les pertes documentées et les exigences de contrôle |
| Travail minimum et maximum | Combinations de zones autorisées et limites d’approvisionnement | Consultez l'ensemble de la plage de fonctionnement sur la courbe sélectionnée. |
Ce tableau organise un examen des données d’entrée et ne prescrit pas de pressions numériques. L’approche de mesure est conforme aux recommandations de contrôle de l’université mentionnées ci-dessus ; utilisez les valeurs obtenues grâce à la conception d’irrigation réelle.
Comparez les courbes complètes et les limites de fonctionnement
Demandez la courbe de pompage pour la configuration proposée, la vitesse et les conditions de liquide. Marquez sur celle-ci chaque exigence de débit et de pression de tête ajoutée. Le débit maximal à faible débit et le débit maximal à haute pression diffèrent ; les combiner dans un point de fonctionnement promis crée une sélection invalide.
Consultez la zone de fonctionnement autorisée, la puissance absorbée, l’adéquation du moteur, les exigences d’aspiration et les limites de pression dans les cas proposés. Incluez les opérations à faible intensité et les transitions entre les zones. Lorsque les contrôles modifient la vitesse ou les phases de fonctionnement de l’équipement, demandez la configuration de contrôle réelle et ses limites autorisées plutôt que de supposer que tout booster peut réguler toutes les conditions.
Publié par l'Université de Nebraska-Lincoln Pompes d'irrigation : préserver la performance Il traite du choix des pompes, des conditions de fonctionnement et des groupes électrogènes, ainsi que de la mesure de la pression et du débit. Sa pertinence ici réside dans la nécessité d’évaluer l’ensemble du système de fonctionnement, et non pas seulement la taille du moteur annoncé.
Relier l’enquête concernant le produit à l’eau réelle et aux commandes

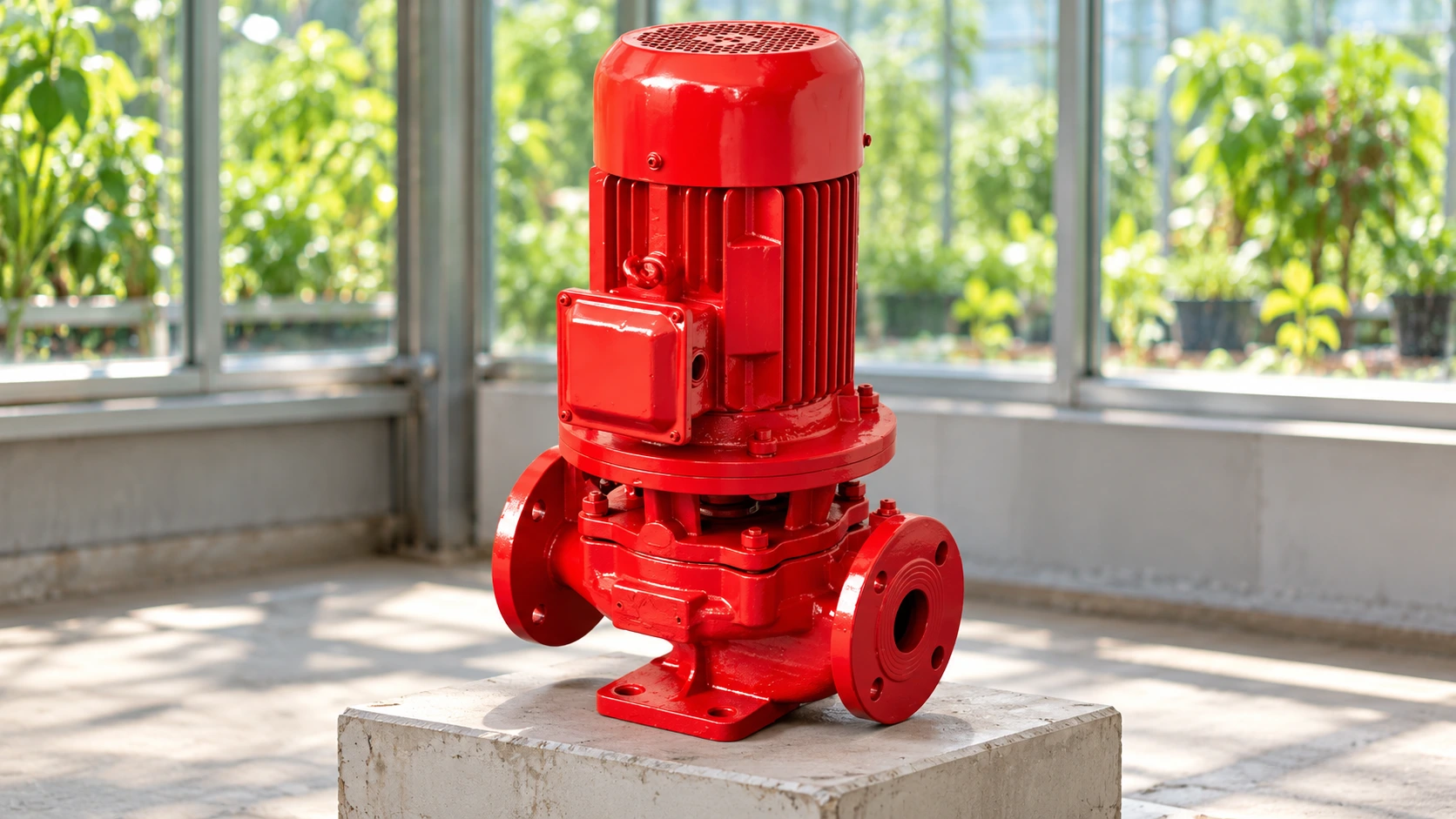

Nos Equipement de distribution d'eau avec régulateur de pression C’est la référence du produit pour les illustrations. L’assemblage représenté n’indique pas la compatibilité agricole, la configuration d’irrigation certifiée, la capacité sélectionnée ou la séquence de commande. Ces détails nécessitent une confirmation pour le modèle et le projet indiqués.
Décrivez la qualité de l’eau, la température, les modifications de la source, l’alimentation électrique et le calendrier d’irrigation. Demandez si les matériaux, les joints et les dispositifs de contrôle sélectionnés conviennent à ces conditions. Différenciez une question concernant les pompes d’une question concernant la filtration ou l’injection de produits chimiques, et faites confirmer les interfaces correspondantes auprès des fournisseurs compétents.
Utilisez le guide de courbe de pompage centrifuge Lors de l’examen d’une offre, conservez la configuration et les hypothèses sélectionnées dans la citation afin que toute modification ultérieure du plan de distribution des conduites, de la route des conduites ou de la source d’eau déclenche une vérification approfondie.
Préparer des contrôles d’acceptation mesurables
Décrivez comment le débit et la pression seront mesurés après l’installation. Identifiez les points de mesure d’entrée et de sortie, les combinaisons de zones à tester et les conditions de filtration applicables. Tester une seule zone convenable ne permet pas de démontrer tous les cas d’utilisation prévus.
Notez les mesures qui confirment le fonctionnement prévu et celles qui vérifient les commandes ou les fonctions de protection. Comparez les résultats avec le modèle convenu dans les conditions indiquées, plutôt que d’accepter que le fonctionnement de l’équipement semble silencieux. Résolvez les variations inattendues de pression ou les défaillances de la livraison grâce à la procédure de mise en service responsable.
Conservez les relevés finalisés pour une maintenance future. Les tendances de débit et de pression facilitent l’identification des modifications ultérieures et permettent de distinguer un problème de nature mécanique d’une charge insuffisante des filtres, d’une modification de la distribution ou d’une dégradation de la pompe. Un ensemble de dimensionnement complet accompagne donc l’achat initial et l’exploitation ultérieure.
Formation continue : ce que la pompe ajoute à la circulation de l’eau
L’explication de la pression et du débit donnée par Practical Engineering fournit un contexte conceptuel permettant d’interpréter le fonctionnement de la pompe. Elle ne remplace pas la conception de l’irrigation sélectionnée, la courbe du fabricant ou les essais d’acceptation de l’installation.
Consultez l'explication de la pression et du débit dans l'ingénierie pratique.
Foire aux questions
Dois-je ajouter le débit de chaque zone d'irrigation ?
Incluez uniquement les exigences qui sont autorisées à fonctionner ensemble, y compris les fonctions qui s’exercent en même temps. Examinez séparément les zones exploitées individuellement plutôt que d’en considérer toutes simultanément.
Puis-je dimensionner le booster en fonction de la pression d’entrée statique ?
Non. Il convient d’établir les conditions d’entrée selon le débit de fonctionnement pertinent et de tenir compte de la variation de la source. Un seul résultat de la lecture de la sortie fermée ne permet pas de décrire le débit d’irrigation.
La tête de pompage maximale est-elle disponible avec la plus grande vitesse de débit ?
Ces points sont situés à des points différents sur la courbe. Vérifiez la tête disponible pour le débit requis pour obtenir la configuration et les conditions de fonctionnement proposées.
Un booster permettra-t-il de résoudre le problème de faible rendement des puits?
Non. La fourniture durable de l’eau doit être assurée séparément. Un booster ajoute de l’énergie à l’eau fournie, et non une capacité supplémentaire d’approvisionnement.
Qu’est-ce qui devrait accompagner une demande de devis pour un booster d’irrigation ?
Fournissez des informations sur les flux simultanés dans la zone, les exigences de livraison, les conditions d’entrée, les pertes d’élévation et de débit, les données filtrées, la qualité de l’eau, les détails relatifs à l’approvisionnement et le calendrier de fonctionnement.
