La instalación de una bomba en línea requiere un sistema de apoyo documentado, conexiones de tubería libremente acoplables, controles de alineación específicos del modelo y un registro de puesta en marcha medido. No utilice tornillos de brida para empujar la tubería en su lugar ni asuma que el alojamiento de la bomba puede soportar el conducto. Confirme la orientación aprobada y las instrucciones de montaje de la bomba seleccionada antes de construir los soportes. Isolate la energía eléctrica y hidráulica antes de la inspección o ajuste. La secuencia de instalación siguiente ayuda al equipo de proyecto a planificar y verificar el trabajo; los espacios de separación finales, las cargas admisibles de la boquilla, los valores de apretón y las tolerancias de alineación deben derivarse de la documentación real del equipo.
Comienza con la configuración exacta y los documentos aprobados
La denominación de instalación de bomba en línea abarca varios diseños. Un conjunto vertical acoplado de forma cerrada, una unidad vertical acoplada en división y una unidad montada horizontalmente en la base pueden tener diferentes requisitos de montaje y servicio. Identifique el modelo, la configuración, el accionador, la disposición de las bridas y la revisión del dibujo. Confirme que la entrega coincide con la orden antes de modificar el sitio para adaptarlo a un conjunto no identificado.

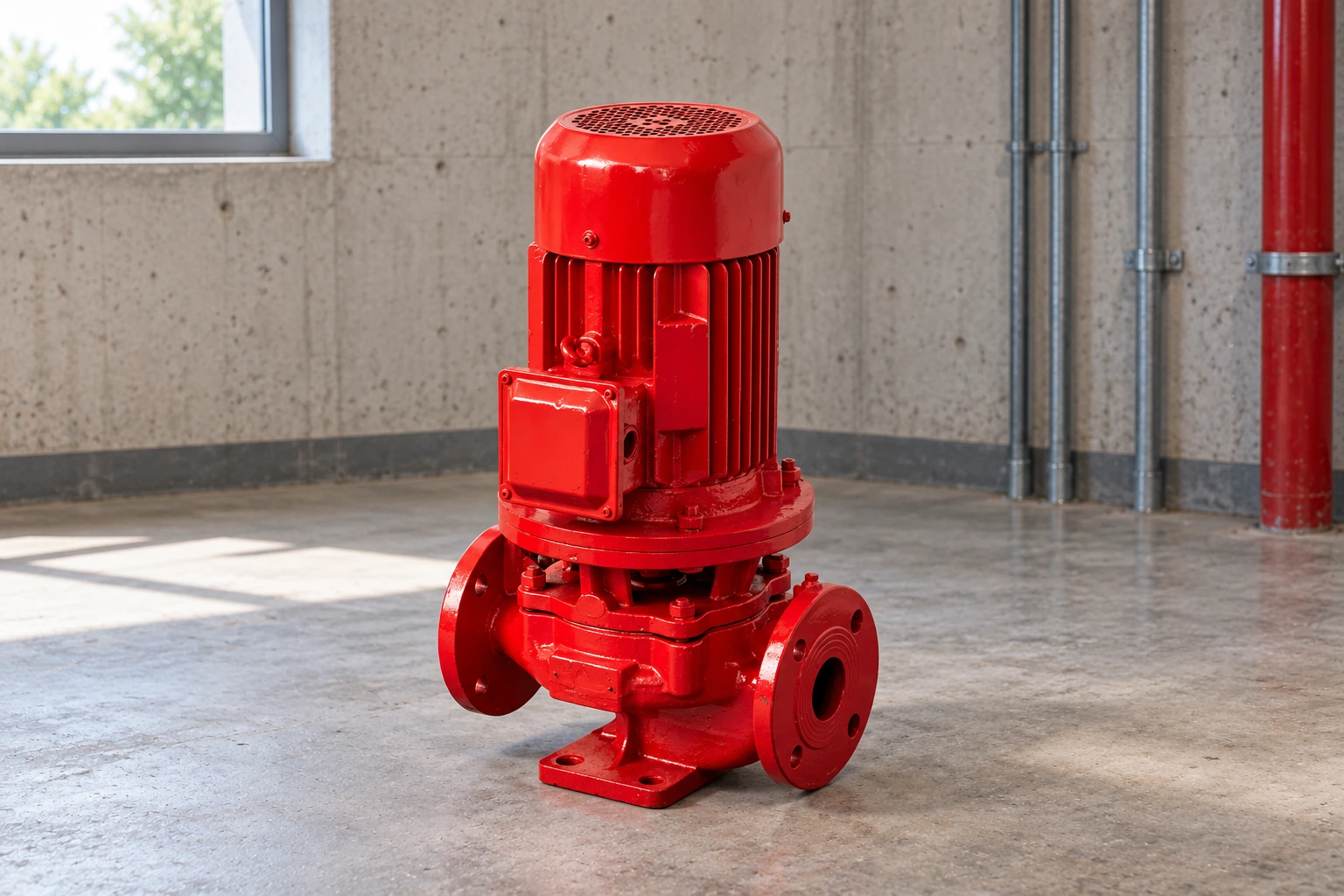

Utiliza el Página de producto vertical en línea BorraPumps ISG Como referencia visual, solicite los documentos de instalación aprobados para la configuración solicitada. La referencia muestra un motor en posición vertical con bridas de carcasa opuestas. No demuestra las cargas admisibles, las dimensiones instaladas, la construcción del acoplamiento ni los requisitos de la base. Esos detalles deben obtenerse y no deducirse de la fotografía.
Recopile el plan general, el manual de instalación, el dibujo de acceso a la instalación, la información eléctrica y la selección hidráulica aprobada. Solucione los documentos conflictivos antes de la instalación. Registre quién diseña la base y los soportes de tuberías, quién suministra el equipo de elevación y quién aprueba las verificaciones de puesta en marcha. El instalador necesita un conjunto de requisitos coordinado, no supuestos verbales separados de varios contratistas.
Explora el lugar antes de instalar la bomba
Verifique la accesibilidad para la instalación, el montaje y la futura retirada del motor. Incluya espacio para el elevador del motor, espacio para las herramientas, el funcionamiento de la válvula y la circulación segura alrededor del equipo. Verifique que el suelo o la estructura de soporte puedan soportar las cargas permitidas. Una instalación que se ajuste al plan puede ser imposible de realizar si los conductos de ventilación que se encuentran en el techo obstruyen el camino para retirar el motor.
Medir los centros de los tubos y las elevaciones de las conexiones con el dibujo aprobado de la bomba. Identificar los soportes, los desagües, los ventiladores, los medidores y los límites de aislamiento. Verificar si la ruta de aspiración propuesta genera condiciones de flujo desfavorables o atrapa aire. No se debe prescindir de una longitud universal para el tubo: los requisitos reales de entrada dependen del equipo seleccionado y de los accesorios de arriba hacia abajo. Solicite la recomendación del proveedor sobre el diseño del sitio.
Para la revisión hidráulica, utilice el Guía de cálculo de puntos de servicio y el Guía de comparación de NPSH. La geometría de instalación y las condiciones de succión deben mantenerse en consonancia con los supuestos de selección. Un cambio de válvula, reductor o ruta de última hora puede provocar pérdidas o alterar el comportamiento de la entrada y debe ser revisado antes de la puesta en marcha.
Instale soportes antes de unir las bridas
El conducto debe llegar hasta la bomba en su posición prevista sin que haya que arrastrarlo. Instale y inspeccione los soportes especificados antes del montaje final de la brida. Tenga en cuenta el peso de los tubos llenos de líquido, el peso de la válvula, el movimiento térmico y cualquier fuerza relacionada con la presión. Identifique qué cargas soportan el edificio, la fundación, los soportes de los tubos y la disposición de montaje de la bomba.
El Instituto de Hidráulica Preguntas frecuentes sobre las bombas explícanos cómo la deformación de los tubos puede distorsionar el funcionamiento de los equipos. Traten las fuerzas de los tubos como una cuestión de ingeniería, y no como un problema que se puede resolver añadiendo tornillos más fuertes. Si un tubo se mueve al ser soltado o requiere fuerza para alcanzar la boquilla, deben investigar su soporte y su geometría antes de proceder.
Algunos diseños verticales de inyección de fluido tienen disposiciones documentadas con tuberías; otros requieren una base o otro método de montaje. No copie ilustraciones de otros fabricantes para obtener la homologación de la unidad BorraPumps. Solicite el método de soporte permitido y los límites de carga de la boquilla de cada fabricante. También es necesario coordinar los conectores flexibles, las juntas de expansión y los anclajes para que el movimiento y las fuerzas se controlen en lugar de transferirse inesperadamente al interior del tubo.
Verifique la compatibilidad de la brida sin forzar la conexión
Compruebe el tamaño de la brida, su estado estándar, la orientación y la condición. Inspeccione la presencia de daños durante el transporte y la contaminación. Confirme que las superficies de unión se encuentren en posición vertical y paralela según el método de inspección aprobado. Una brida de tubería inclinada o desplazada indica un problema de geometría. Aumentar la tensión de los tornillos hasta que desaparezca el espacio visible puede ocultar ese problema y provocar tensiones adicionales.
Seleccione las juntas y los sujetadores de acuerdo con los requisitos aplicables del reborde y del servicio. Use la secuencia de montaje y las instrucciones de ajuste documentadas. No publique un valor de par de torsión genérico para una combinación de tornillo, junta y reborde no identificada. El personal calificado debe resolver la especificación real de la unión y confirmar que la instalación es compatible con la presión, la temperatura y las condiciones de líquido.
Reverifique el estado del equipo después de realizar las conexiones de tubería siguiendo el procedimiento especificado por el proveedor. Documente cualquier cambio en el alineamiento, los espacios entre los elementos o las lecturas requeridas para la inspección. Si un problema aparece solo después de la conexión, revise nuevamente los soportes de tubería y las fuerzas de montaje. Deténgase antes de poner en marcha el equipo, en lugar de asumir que el funcionamiento estabilizará la tensión en el conjunto.
Aplique el significado correcto de la alineación
El alineamiento de tuberías y el alineamiento de los ejes son tareas distintas. El alineamiento de tuberías se refiere a cómo los conductos se conectan a las boquillas sin cargas no deseadas. El alineamiento de los ejes se refiere a la relación entre los ejes de la bomba y el motor en un conjunto en el que un dispositivo de acoplamiento requiere este control. Un diseño acoplado estrechamente no puede tener un acoplamiento ajustable externamente, pero aún así necesita inspecciones de instalación.
En el caso de un conjunto acoplado de forma separada, siga el procedimiento de alineación aprobado, el método de medición y las tolerancias correspondientes. Incluya los controles requeridos tras el anclaje, la tubería y cualquier condición de temperatura de funcionamiento especificada por el proveedor. No utilice una tolerancia universal derivada de otra bomba y no asuma que un control de fábrica elimina la necesidad de la verificación en el lugar especificado.
En el caso de una unidad integral o acoplada de forma cerrada, evite intentos no respaldados para ajustar o modificar las relaciones internas. Confirme la integridad del montaje, el estado del ensamblaje y cualquier comprobación de rotación o separación que se requiera explícitamente en el manual. Realice estas comprobaciones únicamente en condiciones de aislamiento seguro y dentro del procedimiento permitido. Registre el resultado y reporte cualquier resistencia, daño o cambio inexplicable antes de poner la unidad en servicio.
Utilice una tabla de puntos de espera de la instalación en etapas
Esta tabla proporciona los pasos para verificar el proyecto. Los valores de aceptación son específicos del modelo y deben agregarse a partir de los documentos aprobados.
| Escenario | Comprobar | Condición de parada | Grabar |
|---|---|---|---|
| Entrega | Conciliar la puesta a punto del equipo, las conexiones y los documentos con el pedido | Substitución no autorizada o componente dañado | Inspección de placa de identificación y entrega |
| Preparación del sitio | Confirmar la ubicación de la fundación, el acceso y la ruta de elevación | Cargas no soportadas o ruta de eliminación bloqueada | Diseño aprobado y detalles estructurales |
| Preparación de tuberías | Inspeccione los soportes y la posición de la brida de acoplamiento libre | Se necesitaban tornillos para colocar las ramas en su lugar. | Inspección de compatibilidad y ajuste |
| Asamblea final | Aplicar el procedimiento aprobado para la articulación y la alineación conjunta | Cambio inexplicable después de conectar los tubos | Lecturas de la Asamblea y revisión de documentos |
| Antes del inicio | Verificar los límites de aislamiento, la llenado y los controles eléctricos | Incapacidad para la preparación completa o falta de aprobación | Libro de autorización firmada |
| Operación | Medir el trabajo real y establecer un punto de referencia para las condiciones | Operación fuera del rango aprobado o comportamiento inseguro | Observaciones de flujo, presiones y condiciones |
Prepararse para la puesta en servicio como actividad independiente
La instalación mecánica finalizada no significa que el equipo esté listo para funcionar. Siga las verificaciones aprobadas de llenado, ventilación, lubricación, dispositivos eléctricos y de protección. Confirme la trayectoria del líquido y las posiciones de las válvulas requeridas para el sistema específico. No debe poner en marcha la bomba sin carga ni realizar una prueba de rotación general que pueda contradecir su manual.
Utilice personal eléctrico cualificado para la alimentación, puesta a tierra, protección y verificación de la rotación. Establezca el procedimiento de aislamiento antes de realizar mantenimiento o corrección. Aplique los requisitos de control de energía aplicables en el lugar de trabajo para el equipo y la jurisdicción junto con el procedimiento de aislamiento específico del lugar. No dependa de un interruptor de inicio/parada como único medio para garantizar la seguridad del equipo.
Durante la puesta en marcha, registre el caudal real, las condiciones de entrada y salida, la velocidad de funcionamiento cuando corresponda y el ruido o la vibración observados. Compare la carga medida con la curva y el rango de funcionamiento homologados. Recursos de los sistemas de bombeo del Departamento de Energía apoyar este enfoque de todo el sistema. Si la performance varía, verifique el método de medición y las condiciones del sistema antes de cambiar los ajustes del equipo.
Finalice la instalación con registros utilizables
Ofrezca al equipo de operación el dibujo final, la identificación del modelo, las configuraciones aprobadas, las mediciones de puesta en marcha y las instrucciones de mantenimiento. Registre cualquier desviación aprobada del diseño original. Etiqueté las posiciones de medición y los límites de aislamiento de acuerdo con las prácticas del lugar. Es difícil reproducir una línea de referencia sin ubicaciones, unidades y condiciones de funcionamiento durante la solución de problemas posteriores.
Inspeccione la instalación después de cualquier trabajo de reparación temprana y repita los controles pertinentes. Guarde los resultados para que un técnico futuro pueda distinguir un problema de instalación original de un desgaste o un cambio del sistema. Si la selección del diseño sigue abierta, use el Comparación entre la aspiración en línea y la aspiración final Revisar el arreglo de conexión antes de realizar el pedido.
Formación continua
La lección de Practical Engineering explica la relación entre el flujo de la bomba, la presión y la resistencia del sistema. Proporciona un contexto útil para las mediciones de puesta en marcha, mientras que la homologación de la instalación y los límites de alineación siguen siendo específicos del equipo solicitado.
¿Las bombas generan presión o flujo?.
Preguntas frecuentes
¿Puede el alojamiento soportar el sistema de tuberías?
Solo dentro de los requisitos de soporte y carga aprobados del modelo seleccionado. El diseñador de la instalación debe asignar el peso, el movimiento y otras fuerzas de la tubería a los soportes especificados.
¿Pueden los tornillos corregir un desajuste de la brida?
No. Solucione los problemas de geometría de tuberías y de soporte antes del montaje final. Retirar un accesorio para colocarlo con los tornillos puede imponer cargas no deseadas al equipo.
¿Necesita toda la bomba en línea la alineación del eje?
La exigencia depende del diseño de su acoplamiento y montaje. Siga el procedimiento específico; las verificaciones de ajuste y montaje del tubo siguen siendo necesarias incluso sin un acoplamiento externo ajustable.
¿Qué tolerancia de alineación debería utilizar?
Utilice la documentación de equipamiento y el método de medición aprobados. No aplique un número genérico a un sistema de bomba y accionamiento no identificado.
¿Qué prueba que la instalación está completa?
Mantenga documentados los registros de los controles de apoyo, montaje, disponibilidad y puesta en marcha, compare luego la operación medida con el funcionamiento aprobado y proporcione a la plantilla los registros finales.
