La cavitación en las bombas centrífugas se produce cuando la presión local del líquido baja lo suficiente para que se formen burbujas de vapor, y estas burbujas colapsan cuando la presión se recupera. El resultado puede ser ruido ruidoso, vibraciones, flujo inestable y daño a las superficies humedecidas. Para evitarlo, es necesario revisar las condiciones de succión reales y el punto de operación, en lugar de reemplazar simplemente una bomba ruidosa. Para una instalación de transferencia de agua, comience por el nivel de líquido, la temperatura, las restricciones de entrada, el consumo medido y los requisitos de succión del fabricante. Esta guía explica cómo separar la cavitación probable de otras fallas, organizar controles seguros y verificar si un cambio corrector realmente tuvo efecto.
Conozca el problema de la presión antes de cambiar el equipo
El agua puede vaporizarse localmente sin que el tanque entero se caliente. La temperatura afecta su presión de vapor, mientras que la elevación, la presión del tanque y la fricción afectan la presión disponible en la entrada de la bomba. El rotor entonces crea cambios adicionales en la presión local. Un sistema que funcionaba con agua fría y un tanque lleno puede comportarse de manera diferente con un líquido más caliente, un nivel más bajo o un filtro obstruido parcialmente. Registre esas condiciones juntas; una sola lectura de presión sin conocer el caudal y el contexto del nivel del líquido puede ser engañosa.
El Explicación del Instituto de Hidráulica sobre el NPSH y las regiones de operación Es un punto de partida útil para distinguir la disponibilidad de la succión del sistema de las necesidades de la bomba. El NPSH disponible describe el sistema; el NPSH requerido proviene de la información sobre rendimiento de la bomba seleccionada. Una exigencia de NPSH publicada no es una autorización para operar sin margen adicional. La exigencia de margen apropiada y la zona de operación permitida deben derivar de las directrices aplicables para la bomba y de los requisitos del proyecto.
Detectar un patrón, no un único síntoma
Un sonido ruidoso o similar a grava puede indicar una cavitación, especialmente cuando aparece junto a cambios de presión de succión o una distribución inestable. No prueba el diagnóstico. Los rodamientos, los soportes sueltos, las piezas que se rozan y el aire atrapado también pueden producir ruido y vibraciones. Un registro útil del campo incluye cuándo comienza el síntoma, el nivel del depósito, la temperatura del agua, la velocidad, las lecturas de succión y descarga, el caudal y las posiciones de las válvulas. Compare el registro con una condición estable conocida si existe.
Describa las observaciones con precisión. “El ruido comienza después de que el tanque caiga por debajo de un nivel determinado” es más útil que “la bomba hace ruido”. “El caudal oscila después de que la pérdida de presión en el filtro de succión aumente” identifica una relación comprobable. Si la vibración es severa, la entrega se interrumpe o la unidad supera un límite aprobado, deténgase según el procedimiento de operación. Continuar la operación para recopilar más evidencia puede convertir un problema reversible en daños a los componentes.
Separar la cavitación de defectos similares
| Observación | Explicación posible | Una comprobación útil |
|---|---|---|
| El ruido aumenta a medida que el depósito de origen se vacía. | Cabezal de aspiración reducido o vórtice de aspiración | Récord de nivel líquido mínimo, inmersión de entrada y presión de succión combinados |
| El aire aparece tras la reparación de las juntas de succión | Difusión de aire o gas atrapado | Compruebe el procedimiento de prueba y ventilación conjunta aprobado antes de culpar la formación de vapor. |
| El ruido persiste a diferentes niveles de agua | Fallo mecánico o región de operación inadecuada | Examinar el estado de los rodamientos, los soportes y la alineación, según corresponda, y medir la carga útil |
| El rendimiento empeora a medida que el tamiz se llena. | Aumento de la pérdida de entrada | Medir la diferencia de presión relevante y inspeccionar solo después de una separación segura |
| Los síntomas se presentan solo en casos de entrega muy baja. | Recirculación interna o funcionamiento por debajo del límite de flujo aprobado | Compare el flujo real de la bomba con los límites del fabricante y la operación de bypass. |
Se trata de una tabla de análisis cualitativo, basada en principios de succión y de la zona de operación en lugar de en los umbrales diagnósticos universales. Puede haber más de un fallo al mismo tiempo. Por ejemplo, una junta de succión que se estanque y una tubería de tamaño insuficiente pueden requerir correcciones separadas. No considere la eliminación del aire visible como prueba de que el margen de NPSH sea adecuado.
Compruebe la trayectoria de succión siguiendo una secuencia segura
Primero verifique la fuente: nivel de funcionamiento mínimo, cualquier presión o vacío en el tanque, temperatura y la forma en que el agua llega al filtro de admisión. Busque un vórtice, un suministro intermitente o un filtro de admisión situado cerca de un flujo perturbado. Luego revise la ruta de aspiración en relación con el dibujo aprobado. Identifique los ángulos adicionales, los cambios en la longitud de los tubos, las válvulas parcialmente cerradas, los segmentos flexibles dañados, los filtros contaminados y los reducedores que puedan retener aire. Una modificación reciente merece atención incluso si el diámetro nominal de la tubería se mantuvo sin cambios.
La inspección de un filtro o la apertura de una brida requiere aislamiento, drenaje y control de la presión almacenada. Siga el procedimiento del sitio y Directrices de la HSE sobre la separación eléctrica antes de la mantenimiento. Evite un reinicio automático y verifique que todas las fuentes de energía relevantes estén controladas. Este artículo es un marco de solución de problemas, no una instrucción para abrir una bomba en funcionamiento ni para desactivar un dispositivo de protección.
Medir la presión utilizando instrumentos adecuados en lugares documentados. Un manómetro situado muy arriba no representa automáticamente la presión en la boquilla de la bomba. Al interpretar las lecturas, tenga en cuenta las diferencias de altitud y las pérdidas entre los puntos de medición. Si se utiliza un instrumento temporal, siga el procedimiento de instalación y elija la presión adecuada para el servicio. Nunca intente realizar un tapón abierto en una tubería presurizada en funcionamiento.
Revisión de los límites de velocidad y flujo
Una bomba que gotee más agua de lo esperado puede provocar mayores pérdidas de succión y requerir una tolerancia de succión diferente. Compare el caudal y la presión medida con la curva correspondiente a la velocidad y a la configuración del rotor instalados. Guía de punto de servicio de la bomba explica por qué el punto de funcionamiento proviene de la interacción entre la bomba y el sistema. Solo el rendimiento nominal o el diámetro de la salida no pueden indicar si el régimen actual es aceptable.
También es importante analizar el caudal muy bajo. La circulación interna, el calentamiento y la inestabilidad hidráulica son razones distintas para respetar el rango de funcionamiento permitido de la bomba. Explicación del caudal mínimo cuando el síntoma se produce durante una baja demanda o una operación prolongada con una descarga limitada. El paso de retorno de flujo mínimo debe dimensionarse y configurarse según la instalación real; no se trata de un accesorio genérico que resuelva todos los problemas de cavitación.
Cambiar la velocidad o restringir la descarga puede alterar el síntoma, pero una mejora temporal es una evidencia que debe investigarse, no una reparación completa. No debe restringirse la aspiración como solución para la cavitación. Cualquier cambio de control debe preservar la demanda del proceso, los límites del motor, el caudal mínimo y las condiciones de seguridad aprobadas. Registre la configuración original para que la prueba no produzca un cambio permanente no documentado.
Evaluar los remedios contra la causa verificada
Si se confirma que la cabeza de aspiración es inadecuada, las posibles soluciones de proyecto incluyen cambiar el nivel mínimo del depósito, reducir las pérdidas de entrada, mejorar la disposición de la toma de agua o reconsiderar la ubicación de la bomba. Cada opción tiene consecuencias para el acceso, el volumen de agua disponible y el funcionamiento del sistema. Si la temperatura del líquido es el factor determinante, es necesario revisar las condiciones del proceso en lugar de asumir que un punto de rendimiento con agua más fría sigue siendo válido. Si la excesiva corriente es la causa, es necesario revisar la carga seleccionada y los controles con el proveedor.

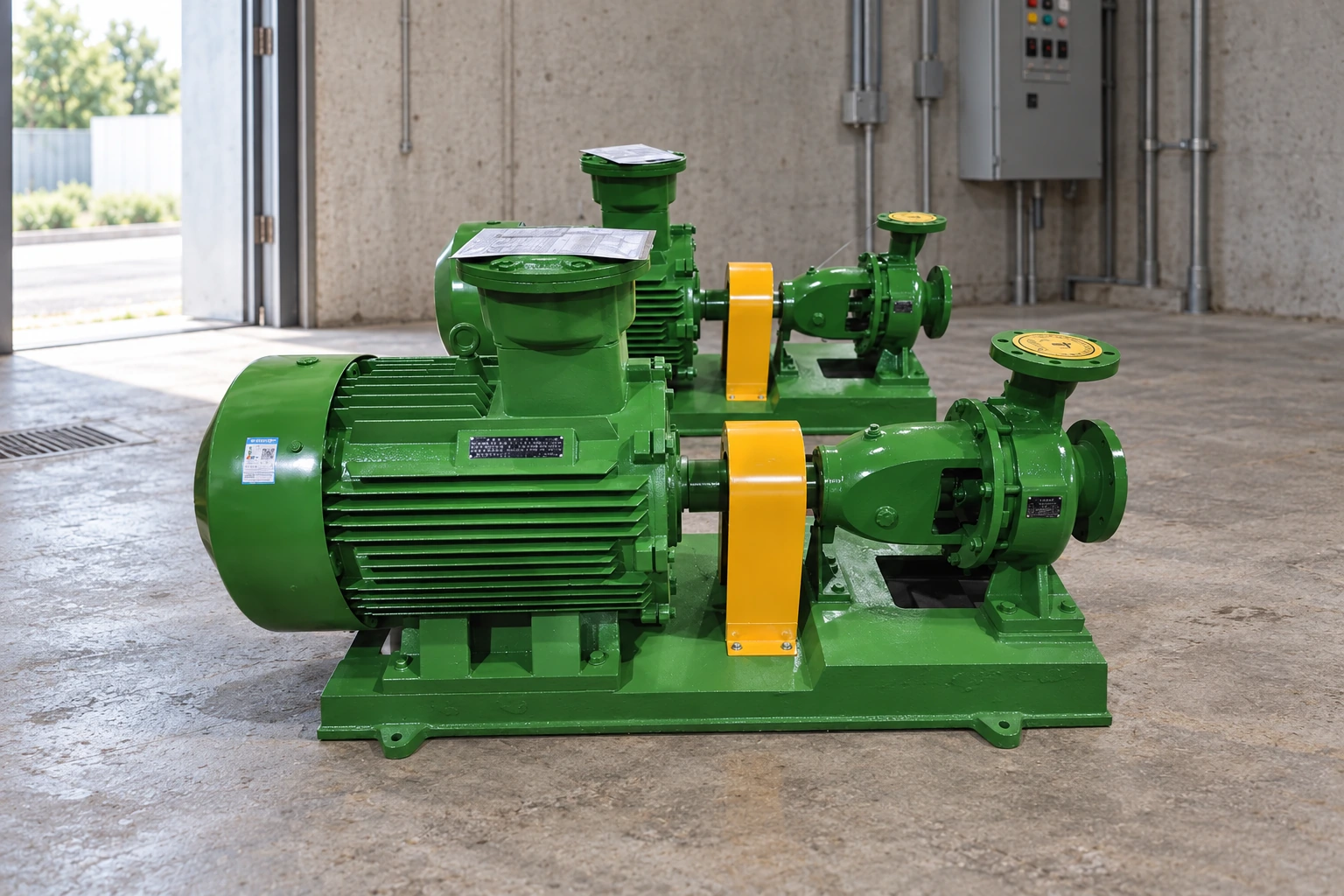

Para una futura instalación de agua limpia, el Página del producto de la bomba horizontal BorraPumps ISW Ofrece una gama de productos reales para discutir con el proveedor. La imagen de la página no indica el rotor instalado, su curva de NPSH ni la relación de carga adecuada para su instalación. Solicite la configuración exacta y los documentos de rendimiento correspondientes. No seleccione un reemplazo únicamente porque su potencia motriz coincida con la de la unidad anterior.
En caso de daño superficial, guarde las fotografías e identifique la ubicación antes de reemplazar las piezas. La erosión, la corrosión y la abrasión pueden parecerse entre sí a simple vista. Un técnico debe comparar el daño con el historial de servicio, la calidad del agua y los datos hidráulicos. Reemplazar un rotor sin corregir un problema de succión puede provocar de nuevo el mismo fallo.
Crear un registro de verificación después del cambio
Repita las mediciones en condiciones comparables después de la corrección acordada. Registre el caudal, la velocidad, las presiones, el nivel de agua, la temperatura y la ubicación del instrumento. Compare el ruido y las vibraciones con el registro anterior, verificando que se sigue logrando la entrega requerida. Una bomba más silenciosa que ya no suministra el caudal requerido no es un resultado aceptable. También verifique el consumo de corriente del motor y el comportamiento de la protección durante el proceso de puesta en marcha aprobado.
La verificación debería incluir las condiciones operativas más adversas, como el nivel de líquido mínimo previsto o la temperatura normal más alta, cuando sea seguro y práctico realizar la prueba. No se debe crear artificialmente una condición perjudicial simplemente para demostrar algo. Si no se puede probar el caso adverso, documentar el cálculo y la incertidumbre restante. Programar la observación de seguimiento durante el funcionamiento normal en lugar de confirmar una suposición no verificada.
El Libro de referencia sobre sistemas de bombeo del Departamento de Energía de los Estados Unidos apoya un enfoque global para evaluar las bombas. Mantenga los cálculos, la revisión de las curvas, las lecturas de prueba y los trabajos correctivos en un único registro. Esto facilita evaluar los cambios futuros y ayuda a los equipos de mantenimiento a distinguir los problemas recurrentes de la succión de un nuevo problema mecánico.
Utilice la educación en materia de rendimiento para interpretar los datos
La siguiente conferencia de NPTEL explica las características de las bombas centrífugas y proporciona información básica para interpretar un punto de funcionamiento medido. Su objetivo es apoyar la formación, no la homologación específica de un modelo o la sustitución del manual de la bomba instalada. Para el cálculo en sí, utilice NPSH disponible frente a la guía requerida junto a los datos del fabricante exactos.
Preguntas frecuentes
¿Siempre suena la cavitación como grava?
No. El sonido puede ser útil para la investigación, pero no es una prueba independiente fiable. Compare esto con el caudal, la presión, el nivel de agua, la temperatura y el estado mecánico.
¿Puede un motor más grande resolver la cavitación de las bombas centrífugas?
Un motor más potente no corrige la presión de succión inadecuada. Primero debe determinarse la presión de succión real y el margen de funcionamiento; puede ser necesaria una configuración diferente de la bomba, pero el rendimiento en sí no es el criterio de selección.
¿Es suficiente un filtro limpio para evitar la cavitación?
Un filtro limpio elimina una posible restricción. El nivel del tanque, la temperatura, las pérdidas de tuberías, las condiciones de admisión y los requisitos de la bomba seleccionada aún deben ser revisados.
¿Puede una bomba de autoinyección seguir produciendo cavitación?
Sí. La capacidad de prellenado y el rendimiento de succión durante el funcionamiento continuo son cuestiones distintas. Un diseño de prellenado propio aún necesita condiciones de entrada adecuadas en el momento de la utilización real.
¿Qué debe recibir un proveedor al revisar una queja?
Proporcione el modelo y la configuración, la revisión de la curva, la carga medida, las condiciones del líquido, el diseño de la aspiración, los niveles de operación, fotografías y una cronología de los síntomas y los cambios recientes.
