Насос для септика: выбор, твердые частицы, управление и проверка при установке

Насос для откачки септиков следует выбирать по характеристикам перекачиваемой жидкости и условиям работы камеры, а не только по мощности. Сначала определите, перекачивает ли насос осветленный сток, процеженные сточные воды или неочищенные стоки, содержащие твердые частицы. Затем установите расчетный расход, общий динамический напор, размер твердых частиц, размеры камеры, минимальный и максимальный уровни жидкости, количество пусков в час, напорный трубопровод, обратный клапан, аварийную сигнализацию, электропитание и доступ для демонтажа. Насосы для сточных вод, фекальные насосы, насосы с измельчителем и обычные дренажные насосы не являются взаимозаменяемыми. Окончательный выбор насоса и системы управления должен соответствовать проектной документации септика, местным санитарным требованиям и опубликованным эксплуатационным ограничениям производителя.

Настоящее руководство представляет собой предварительную основу для проектирования и закупки, а не замену утвержденному проекту объекта, действующим нормативным требованиям, инструкциям производителя или квалифицированному надзору на площадке. Электротехнические работы, испытания под напряжением, подъемные работы, работы в замкнутых пространствах, работы по обеспечению пожарной безопасности, земляные работы, работа с опасными жидкостями, сточными водами и системами под давлением требуют применения специализированных процедур и компетентного персонала. При устранении неисправностей сохраняйте работоспособность автоматической защиты и доступность системы. Если фактическая жидкость, режим работы, условия на площадке или применимые требования отличаются от принятых допущений, остановите работы и получите пересмотренное техническое заключение.

Определите, с чем насос справится на самом деле

В септической системе насос может располагаться после первичного отстойника, в отдельной дозирующей камере или в приемном резервуаре сточных вод. Жидкость, выходящая из исправно работающего септика, все же может содержать взвешенные твердые частицы, жиры, волокна и коррозийные газы. Насос, перекачивающий осветленный сток, обычно сталкивается с иными требованиями по твердым частицам, чем насос, принимающий неочищенные сточные воды. Запросите технологическую схему, на которой показаны все камеры, решетки, перегородки, фильтры, впускные отверстия, переливы и точки сброса. Зафиксируйте максимальный ожидаемый размер твердых частиц и укажите, могут ли попадать влажные салфетки, ветошь, песок или волокнистые материалы. Не выбирайте измельчающий насос только потому, что в запросе фигурирует слово «септик»; измельчение меняет требования к обслуживанию, управлению и параметры последующих процессов. Аналогично, небольшой дренажный насос для чистой воды не обязательно подходит для сточных вод. Описание жидкости должно быть включено в запрос коммерческого предложения, чтобы все поставщики оценивали одинаковые условия работы.

Рассчитать расход и общий динамический напор

Подача должна соответствовать требованиям к дозированию, графику поступления, объему резервуара и допустимому рабочему циклу. Общий динамический напор объединяет вертикальный подъем от рабочего уровня жидкости до точки сброса, требуемое давление в конечной точке и гидравлическое сопротивление в трубах, фитингах, обратных клапанах, запорной арматуре, фильтрах и напорных трубопроводах. Гидравлическое сопротивление следует рассчитывать для предполагаемого расхода и внутреннего диаметра трубы, а не по номинальному размеру трубы. Необходимо проверить как нормальный пусковой уровень, так и минимальный рабочий уровень, поскольку статическая составляющая изменяется по мере откачки жидкости из камеры. Нанесите полученную рабочую точку на сертифицированную характеристику насоса и проанализируйте весь ожидаемый диапазон. Насос, который слишком быстро опустошает камеру, может работать с чрезмерной частотой включений; насос же меньшей производительности может привести к повышению уровня при пиковом притоке. Проектировщику также следует проверить аварийный объем и время реагирования после срабатывания сигнализации высокого уровня.

Сопоставьте прохождение твёрдых частиц, гидравлику и нагрузку на двигатель

Сравните заявленную способность насоса пропускать твердые частицы и его гидравлическую конструкцию с фактическим потоком сточных вод. Вихревые, канальные конструкции, а также конструкции с режущими элементами и измельчителями работают по-разному, и их выбор должен основываться на фактах, а не на общих предпочтениях. Изучите рабочую характеристику, КПД, потребляемую мощность, напора при закрытой задвижке, минимально рекомендуемый расход и нагрузку на электродвигатель в каждой вероятной рабочей точке. Напорный трубопровод и обратный клапан не должны иметь проходное сечение меньше того, с которым система должна справляться по проекту. Уточните, зависит ли охлаждение электродвигателя от окружающей жидкости и обеспечивает ли система управления по нижнему уровню требуемое погружение. Частые пуски могут привести к перегреву электродвигателя и сокращению срока службы контактора, поэтому объем камеры и интервалы между уровнями имеют значение. Если требуется два насоса, определите режим работы основного, вспомогательного, резервного насосов, а также алгоритм их чередования и реакцию на отказ, вместо того чтобы просто указать два одинаковых агрегата.

Таблица решений по проекту

Элементы управления, сигнализация и настройки уровня

Рабочая последовательность управления обычно разделяет включение насоса, выключение насоса, аварийный сигнал высокого уровня и любое дублирующее отключение или резервный уровень. Поплавки должны иметь достаточный зазор для свободного перемещения без зацепления за кабели, трубы, стены, жир или турбулентность. Альтернативные датчики уровня также требуют условий для установки и обслуживания. Укажите, чередует ли контроллер насосы, запускает ли второй насос при большом притоке, записывает ли время работы и количество пусков, сообщает ли о перегрузке или отправляет ли удаленный сигнал тревоги. Цепь аварийной сигнализации должна оставаться работоспособной при выходе из строя основной цепи насоса в соответствии с утвержденным электротехническим проектом. Проверьте фазу, напряжение, защиту от перегрузки, длину кабеля, расположение распределительной коробки, уплотнение, заземление и пригодность каждого компонента для данной среды. Никогда не спускайтесь в резервуар или камеру для регулировки системы управления без утвержденной процедуры проведения работ в ограниченном пространстве и квалифицированного персонала.

Спланируйте разводку трубопроводов, доступ и безопасное обслуживание

Предусмотрите запорную арматуру, подходящий обратный клапан, муфту или систему направляющих, подъемную цепь или сертифицированное подъемное устройство, а также достаточный доступ для извлечения насоса без входа в камеру. Закрепите напорный трубопровод так, чтобы насос не воспринимал нагрузку от труб. Прокладывайте кабели отдельно от подъемного оборудования и защищайте проходки от протечек и миграции газов в соответствии с требованиями проекта. Крышка должна предотвращать несанкционированный доступ и при этом обеспечивать возможность осмотра и демонтажа. Расположите камеру в месте, где обслуживающий персонал и ремонтные бригады могут работать без угрозы со стороны транспортного движения, риска падения или поражения электрическим током. Обеспечение вентиляции, проверки на наличие газов, защиты от падений, блокировки (lockout), санитарных условий и мер контроля при работе в замкнутом пространстве является обязанностью объекта. Чертеж поставщика должен отражать диаметр камеры, положение направляющих, напорный патрубок, запорную арматуру, уровнемеры, трассу кабелей и минимальный зазор для демонтажа до окончательного утверждения бетонных конструкций или трубопроводов.

Ввести насос в эксплуатацию как единую систему

Перед вводом в эксплуатацию удалите строительный мусор, проверьте свободное перемещение уровнемеров, осмотрите арматуру и трубопроводы, проведите испытания изоляции и целостности цепей с использованием утвержденных процедур, подтвердите направление вращения (где применимо) и проверьте логику контроллера без обхода защитных блокировок. Проведите испытания на чистой воде или утвержденные функциональные испытания, если это допускается процедурой проекта, а затем понаблюдайте за фактической работой на репрезентативных уровнях. Зафиксируйте отметки пуска и останова, время понижения уровня, расчетный расход, напор при наличии, ток электродвигателя, напряжение, работу сигнализации, чередование насосов, закрытие обратного клапана, наличие утечек, вибрацию и ненормальный шум. Убедитесь, что система ниже по потоку принимает сброс. Создайте базовые показатели времени работы и количества пусков, чтобы будущие изменения помогли выявить инфильтрацию, засорение, износ или сбой настроек управления. Ввод в эксплуатацию считается незавершенным, если насос работает, но не были продемонстрированы срабатывание сигнализации высокого уровня, последовательность включения резерва или система безопасного демонтажа.

Акт сравнения и приемки поставщиков

Полное сравнение поставщиков должно использовать один общий лист данных. Разместите наверху расчётные и альтернативные рабочие точки, характеристики жидкости, температуру, содержание твёрдых частиц, высоту над уровнем моря, электропитание, систему управления, монтаж, часы работы, количество, место назначения и требуемую документацию. Унифицируйте различия в объеме поставки перед сравнением цены или эффективности. Запросите сертифицированную кривую или данные по производительности, потребляемую мощность, рабочие пределы, материалы, габариты, массу, патрубки, электродвигатель или привод, контроллер, вспомогательное оборудование, испытания, консервацию, запасные части, инструкции по монтажу и границы гарантии. Фиксируйте каждое отклонение и нерешенное допущение. Во время технического рассмотрения сопоставляйте каждую предложенную характеристику с исходными данными проекта, вместо того чтобы присуждать баллы за функции, которые не требуются для данной рабочей задачи. Во время пусконаладочных работ измеряйте те же переменные, которые использовались при выборе, чтобы полученный при установке результат можно было сравнить с исходным обоснованием. Если условия на объекте отличаются, обновите расчет и получите одобрение ответственного лица перед изменением оборудования или уставок защиты.

Системная интеграция и планирование жизненного цикла

Рассматривайте насос как один из компонентов комплексной гидравлической системы и системы управления. Изучите на одном чертеже источник, водозабор, всасывающий или подводящий патрубок, насос, привод, напорный трубопровод, арматуру, приборы, средства управления, систему электропитания, дренаж, фундамент, пути перемещения при подъеме и приемную систему. Убедитесь в корректности работы в нормальном режиме, при минимальной и максимальной потребности, пуске, останове, перекрытых или закрытых линиях, потере питания, переключении на резерв, реакции на аварийную сигнализацию, очистке и отсечении при техническом обслуживании. Зоны сопряжения часто являются причиной отказов: правильно выбранный насос все равно может работать неэффективно, если фактический подвод отличается от предполагаемого уровня, диаметр трубы меньше проектного, клапан создает непредвиденные потери давления, в контроллере используется датчик не в том месте или при проектировании строительной части был ограничен доступ для обслуживания. Согласуйте зоны ответственности на стыках систем до осуществления закупки. Поставщик насосного оборудования не может утверждать проект здания, колодца, технологического процесса очистки сточных вод, системы пожаротушения, экологических сбросов или электроустановки, если такая ответственность явно не включена в объем поставки и не подтверждена квалифицированной экспертизой.

Планирование жизненного цикла должно начинаться до отгрузки и продолжаться при каждом зафиксированном изменении условий эксплуатации. Определите ожидаемые часы работы, пуски, периоды простоя, условия хранения, маршрут инспекции, способ демонтажа, грузоподъемность, требования к очистке, расходные материалы, критические запасные части, сервисные инструменты и данные, которые операторы будут отслеживать в динамике. Зафиксируйте базовые показатели при приемке и храните их вместе с характеристикой, техническим паспортом, чертежами, настройками контроллера, сертификатами, руководствами и перечнем запасных частей. Будущий специалист должен иметь возможность определить, какая нагрузка была одобрена, что было измерено при пуске и что изменилось. При ухудшении характеристик сопоставьте факты перед заменой оборудования. Расход, давление, уровень, ток, мощность, вибрация, температура, время работы, пуски, аварийные сигналы и состояние жидкости часто позволяют разграничить гидравлические, механические, электрические и технологические причины. Эта запись сокращает количество ненужных замен и способствует принятию более безопасного решения, когда условия эксплуатации перестают соответствовать первоначальному выбору.

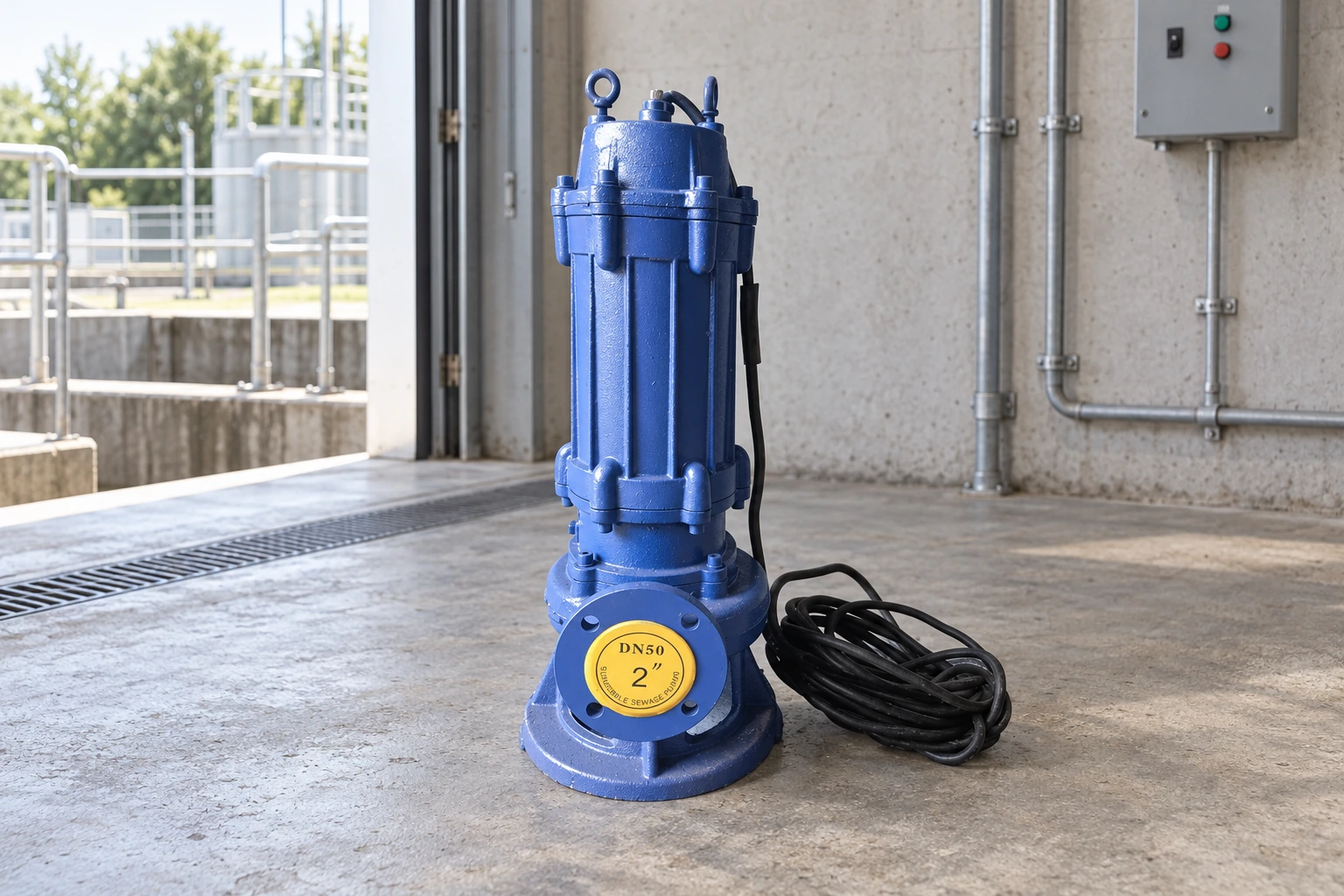

Как эта тема связана с оборудованием BORRAPUMP

Это руководство поддерживает предварительное рассмотрение насос для септика маршрут применения. Он не назначает окончательную модель и не утверждает, что одна стандартная конфигурация подходит для каждого проекта. Отправьте рабочие точки, данные о жидкости, чертеж площадки, электропитание, систему управления, количество, пункт назначения, требуемые согласования и объем инспекции, чтобы предложенное изделие можно было проверить на соответствие реальным условиям эксплуатации.

Связанные технические руководства BORRAPUMP

• вопросы по фекальным насосам для перекачки твердых включений
• типы насосов для сточных вод
• схема проекта погружного насоса

Авторитетные источники и дальнейшее изучение

Системы автономной канализации Агентства по охране окружающей среды США; Зоны повышенной опасности, требующие специального разрешения OSHA; Методы обеспечения электробезопасности на рабочем месте OSHA. Эти источники обеспечивают общий контекст безопасности, экологии или инженерно-технический контекст. Действующие принятые правила, проектные одобрения и инструкции к оборудованию остаются приоритетными.

Познавательное видео от Practical Engineering: Создают ли насосы давление или поток?. В нем объясняются основные принципы, и он не заменяет проектно-специфические инструкции.

Часто задаваемые вопросы

Можно ли использовать дренажный насос в септике?

Только в том случае, если ее производитель и разработчик системы одобряют ее для конкретной жидкости, твердых частиц, напора, режима работы, условий окружающей среды и системы управления. Насос для откачки чистой воды автоматически не является насосом для сточных или фекальных вод.

Какой размер септик-насоса мне нужен?

Размер определяется по требуемому расходу, общему динамическому напору, характеристикам твердых частиц, объему камеры, ограничениям по циклам и сертифицированной рабочей характеристике насоса. Мощность сама по себе не является методом подбора размера.

Всегда ли измельчающий насос лучше?

Нет. Измельчитель полезен только там, где утвержденная система требует уменьшения размеров. Он добавляет новые проблемы с обслуживанием и учетом особенностей последующего оборудования.

Почему высокоуровневая сигнализация требует отдельного внимания?

Сигнализатор должен предупреждать о повышении уровня, когда нормальная откачка недоступна. Его мощность, датчик, путь оповещения и процедура тестирования должны быть определены и проверены.

Контрольная точка финального проекта

Перед размещением заказа или изменением параметров сверьте утвержденные рабочие характеристики и чертежи с данными поставщика, материалами, размерами, массами, подключениями, приводом, средствами управления, принадлежностями, защитой, объемом испытаний, документацией, запасными частями, методом монтажа, доступом для технического обслуживания и требованиями к месту назначения. Зафиксируйте оставшиеся допущения и назначьте ответственных за их урегулирование. Окончательная принятая информация должна служить основой для монтажа, пусконаладки и последующего технического обслуживания.
